Вертикальный многоступенчатый насос Lowara 10SV11F040T

Вертикальный многоступенчатый насос Lowara 10SV11F040T

Применение

• Подача воды, не содержащей растворенные твердые частицы, в секторе жилищного строительства, промышленности и сельском хозяйстве.
• Системы повышения давления и водоснабжения.
• Системы полива.
• Моечные установки.
• Станции водоподготовки.
• Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем и т.п.
• Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования.
• Подпитка котлов.
• Пищевая и фармацевтическая промышленность.

Технические характеристики

НАСОС

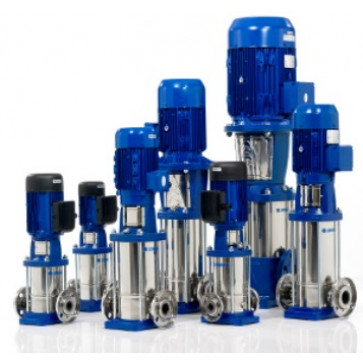

Насос SV – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи стяжных болтов. Корпуса насосов доступны в различных конструкционных исполнениях и с различными типами подключений.

• Подача: до 160 м3/ч.
• Напор: до 330 м.
• Температура перекачиваемой жидкости:

- от -30°C до 120°C для 1, 3, 5, 10, 15, 22SV, стандартное исполнение.

- от -30°C до 120°C для 125SV, стандартное исполнение.

• Максимальное рабочее давление:

- 1, 3, 5, 10, 15, 22SV с овальными фланцами: 16 бар (PN16).

- 1, 3, 5, 10, 15, 22SV с круглыми фланцами или типа Victaulic®, Clamp, или по DIN 11851: 25 бар (PN 25).

- 33, 46SV: 16, 25, 40 бар (PN 16, PN25, PN40).

- 66, 92, 125SV: 16 или 25 бар (PN 16 или PN 25).

• Оборудование испытано в соответствии со стандартом ISO 9906 - приложение A.
• Направление вращения: по часовой стрелке, глядя на насос сверху вниз (помечено стрелкой на адаптере и на муфте).

ДВИГАТЕЛЬ

• Короткозамкнутый двигатель типа «беличье колесо» с закрытой конструкцией и внешней вентиляцией.
• Стандартно поставляются двигатели Lowara мощностью до 22 кВт (включительно), 2-х полюсные. Для больших мощностей используются двигатели других производителей.
• Поверхностные трехфазные двигатели Lowara SM ≥ 0,75 кВт и PLM имеют значения КПД, которые относятся ко 2-му классу энергоэффективности (IE2).
• Степень защиты IP55.
• Класс изоляции F.
• Характеристики в соответствии с EN 60034-1.
• Стандартное напряжение:

- Однофазная версия: 220-240 В, 50 Гц.

- Трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 3 кВт; 380-415/660-690 В, 50 Гц для диапазона мощности свыше 3 кВт.

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS и ACS).

ХАРАКТЕРИСТИКИ СЕРИЙ 1, 3, 5, 10, 15, 22SV

• Вертикальный центробежный, многоступенчатый насос. Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали.
• Доступны следующие версии:

- F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 304.

- T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 304.

- R: круглые фланцы, напорный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304.

- N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 316.

- V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 316.

- C: муфты типа Clamp (DIN 32676), всасывающий и напорный патрубки расположены на одной линии («ин-лайн»), AISI 316.

- K: резьбовые муфты (DIN 11851), всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316.

• Сниженные осевые нагрузки позволяют использование стандартных двигателей, доступных на рынке.
• Диск торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем торцевому уплотнению.
• Торцевые уплотнения отвечают требованиям EN 12756 (ранее DIN 24960) и ISO 3069 для серий 1, 3, 5SV и 10, 15, 22SV (≤ 4 кВт).
• Сбалансированное торцевое уплотнение соответствует стандартам EN 12756 (ранее DIN 24960) и ISO 3069 и может быть заменено без демонтажа двигателя с гидравлической части насоса, для серий 10, 15 и 22SV (≥ di 5,5 кВт).
• Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем торцевому уплотнению.
• Для серий 10, 15, 22SV доступна вторая заливная пробка.
• Версии с круглыми фланцами, которые могут соединяться при помощи ответных фланцев, соответствуют стандартам EN 1092.
• Овальные резьбовые ответные фланцы, сделанные из нержавеющей стали, входят в стандартную поставку для насосов версии T.
• Круглые ответные фланцы из нержавеющей стали поставляются по запросу для версий F, R и N.
• Простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.
• Насосы моделей F, T, R, N сертифицированы для использования с питьевой водой (WRAS и ACS).
• Стандартные версии для жидкостей с температурой от -30°C до +120°C.
