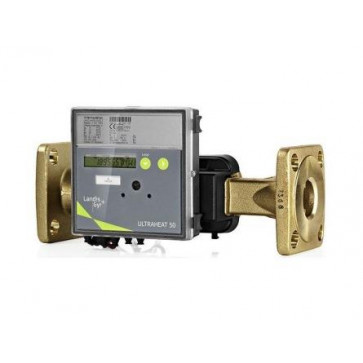

Ультразвуковой счетчик тепла Landis+Gyr Ultraheat-T550/UH50 DN40 (фланц.)

Ультразвуковой счетчик тепла Landis+Gyr Ultraheat-T550/UH50 DN40

Ультразвуковой счетчик тепла ULTRAHEAT  UH50 в зависимости от исполнения может использоваться как: счетчик тепла; счетчик холода; комбинированный счетчик тепла - холода; расходомер - регистратор.

Счетчик тепла ULTRAHEAT UH50 предназначен для измерения потребления тепла в закрытых системах теплоснабжения, теплоноситель вода.

Счетчик тепла ULTRAHEAT UH50 является модернизованной версией широкого известного счетчика 2WR5. В новом тепловычислителе значительно расширены функции архивирования, увеличено количество коммуникационных модулей, включая радиомодуль, модуль подключения двух дополнительных расходомеров с импульсными выходами, упрощено управление дисплеем за счет применения двух кнопок.

Характеристики:

• Номинальные диаметры, мм:  DN15–DN100
• Присоединение:  DN15–DN40: резьбовое, DN20–DN100: фланцевое
• Максимальная температура теплоносителя:  150 °С
• Номинальное давление, бар: PN16 (резьбовые), PN25 (фланцевые)
• Номинальные расходы Qn, м3/час: 0,6-60
• Минимальный / максимальный расход,  Qmin / Qmax:  0,01*Qn / 2*Qn
• Класс точности (по ДСТУ 3339-97): 4
• Место установки преобразователя расхода:  подающий или обратный трубопровод
• Положение при установке преобразователя расхода             :  произвольное
• Допускаемая перезагрузка по расходу: 2,8 х Qn
• Максимальная длина кабеля между преобразователем расхода и тепловычислителем: 5 м
• Электропитание:  литиевая батарейка 3,6 V (стандарт), 24 В AC/DC, 220 В AC (опция)
• Термодатчик: Pt500 (стандарт), Pt100 (опция)

Основные достоинства теплосчётчика:

• Высокая точность, стабильность метрологических параметров в течение длительного времени.
• Широкий диапазон измерений расхода теплоносителя (1-200% от Qn), что позволяет измерять тепловую энергию как при минимальных летних, так и при максимальных зимних нагрузках.
• Рабочая часть расходомера выполнена полностью из металла и не содержит подверженных износу вращающихся частей.
• Автономное питание от литиевой батарейки 3,6 V со сроком службы не менее 6 лет (стандарт), 11 лет (опция).
• Возможность установки расходомера в горизонтальном, вертикальном и наклонном трубопроводе.
• Конструкция расходомера не требует установки прямых (успокоительных) участков.
• Архивирование часовых, суточных, месячных и годовых параметров теплопотребления, а также нештатных ситуаций.
• Возможность сопряжения с системами автоматического регулирования.
• Возможность установки одновременно до двух дополнительных сменных коммуникационных модулей.

Основные модификации теплосчётчика:

UH 50 A – теплосчетчик с двухпроводными температурными датчиками для установки расходомера на обратном трубопроводе.

UH 50 В – теплосчетчик с двухпроводными температурными датчиками для установки расходомера на подающем трубопроводе.

UH 50 С – комбинированный счетчик тепла / холода с двухпроводными температурными датчиками для установки расходомера на обратном трубопроводе.

UH 50 G – счетчик холода с двухпроводными температурными датчиками для установки расходомера на обратном трубопроводе.

UH 50 D – счетчик-расходомер воды (без температурных датчиков).

Комплект поставки теплосчётчика включает:

• Тепловычислитель с ультразвуковым преобразователем расхода (неразъемный соединительный кабель длиной 3 м (стандарт) или 5 м (опция)). Тепловычислитель имеет встроенную плату архиватора часовых и суточных параметров "Datenlogger" и событий Logbuch.
• Подобранную пару платиновых термопреобразователей сопротивления Pt500. Счетчики DN15–DN20 (0,6-2,5 м3/ч) стандартно комплектуются термопреобразователями длиной 27,5 мм (длина кабеля 2,5 м), один из которых встроен в расходомер, а второй комплектуется Т-образным патрубком для прямого погружения термопреобразователя. Счетчики DN25–DN100 комплектуются термопреобразователями длиной 50 мм с кабелем длиной 2 м (стандарт), 5 м или 10 м,а также двумя гильзами длиной 63 мм или 83 мм (по выбору) и приварными патрубками.
• Пластину для крепления тепловычислителя к стене или к расходомеру.
