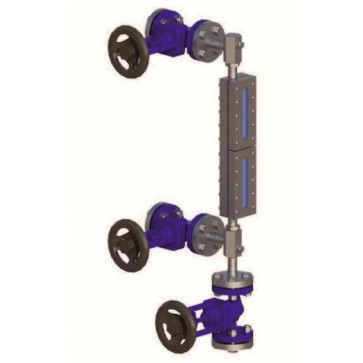

Указатель уровня жидкости (2шт. рамки №7) арт.25.115-2-7
Доступность: Есть в наличии
1,00 ₴
Краткая информация
Указатель изготавливается под заказ (7-10 рабочих дней)
Межфланцевое расстояние: 765 мм
Рабочая температура, не более: 250°С
Рабочее давление, не более: 23 бар
Артикул (SKU):
25.115-2-7
Описание товара
Подробности
Указатель уровня стальной наборной с фланцевыми запорными кранами (2шт. рамки №7) арт.25.115-2-7
Указатели уровня арт.25.115 - являются указателем уровня прямого действия и предназначены для наблюдения за уровнем жидкости в различных сосудах под давлением.
Указатели уровня арт.25.115 отлично себя зарекомендовали на паровых котлах:
Указатели уровня арт.25.115 отлично себя зарекомендовали на паровых котлах:
- серии ДЕ;
- серии ДКВР;
- серии КЕ;
- Viessmann;
- Buderus;
Также указатели уровня арт.25.115 устанавливают на других паровых котлах, конденсатных баках и баках запаса воды.
Характеристики
Межосевое расстояние между фланцами: от 590 до 1200 мм.
Рабочая среда - вода, водяной пар, конденсат с показателем рН = 9,5 - 10,5.
Рабочая температура, не более - 250°С.
Условное давление: 25 бар
Рабочее давление, не более: 23 бар
Материалы
| № поз. | Наименование детали | Кол-во | Материал |
| 1 | Фланец Ду20, Ру25 | 3 | Сталь 3 |
| 2 | Клапан запорный ARI-Faba арт.23.046 | 3 | Высокопрочный чугун |
| 3 | Корпус запорных устройств | 1 | Сталь 09Г2С |
| 4 | Уплотняющее кольцо | 4 | Графит |
| 5 | Зажимная гайка | 2 | Сталь 09Г2С |
| 6 | Рамка указателя уровня наборная | 1 | Сталь 09Г2С |
| 7 | Стекло рифленое с паронитовыми прокладками | 2 или 3 | Стекло / паронит |
Чертёж указателя уровня арт.25.115 |
|
|
Присоединительные и габаритные размеры указателей уровня арт.25.115
| Количество рамок, n |
№ рамки | Размер стекла, мм | L,мм* | А,мм | В,мм | Вес,кг |
| 2 | 4 | 190*34*17 | 590 | 840 | 2*167 | 27,3 |
| 2 | 5 | 220*34*17 | 645 | 894 | 2*197 | 28,5 |
| 2 | 6 | 250*34*17 | 705 | 954 | 2*227 | 29,8 |
| 2 | 7 | 280*34*17 | 765 | 1014 | 2*257 | 31,3 |
| 2 | 8 | 320*34*17 | 845 | 1094 | 2*297 | 31,8 |
| 2 | 9 | 340*34*17 | 885 | 1134 | 2*317 | 33,1 |
| 3 | 6 | 250*34*17 | 890 | 1238 | 3*227 | 35,7 |
| 3 | 7 | 280*34*17 | 1080 | 1328 | 3*257 | 37,6 |
| 3 | 8 | 320*34*17 | 1200 | 1508 | 3*297 | 38,7 |
* - межосевой размер L может быть изменен при заказе (от 590 до 1200мм). Возможна компоновка рамок указателей уровня, например применение в одном указателе уровня рамки №6 и рамки №8.
Внимание! При заказе указателя уровня необходимо указать его полное обозначение:
Указатель уровня одинарный с фланцевыми запорными кранами арт.25.114-№-L, где:
1) Указатель уровня наборной с фланцевыми запорными кранами - наименование изделия;
2) Арт.25.115 - артикульный номер изделия;
3) n - количество рамок;
3) № - номер рамок, что используются;
4) L - расстояние между осями присоединительных фланцев в милиметрах.
По возможности также необходимо указать рабочую среду, давление и температуру.
