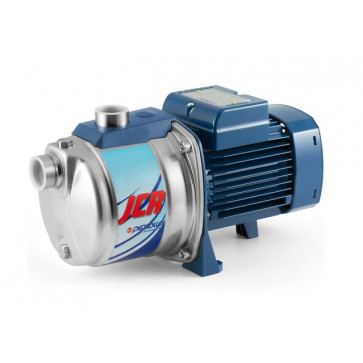

Самовсасывающий центробежный насос Pedrollo JCRm

Самовсасывающий центробежный насос Pedrollo JCRm

Принцип работы

Серия JCR включает в себя самовсасывающие электронасосы центробежного типа с корпусом насоса из нержавеющей стали. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок: оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса, заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через нагнетательный трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) растворенного воздуха в накачиваемой жидкости.

Область применения и установка

Насосы данной серии рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей.
Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.
Примечание: Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.

Конструктивные характеристики

Корпус насоса из нержавеющей стали AISI 304, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI 338.
Крышка корпуса насоса из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.
Узел эжектора из технополимера Noryl GFN2V "General Electric " (сертифицирован для питьевой воды).
Рабочее колесо , радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric " (сертифицировано для питьевой воды).
Ведущий вал из нержавеющей стали AISI 416.
Механическое уплотнение из керамики и графита.
Электродвигатель: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции F (В до 0.90 кВт).
В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
Степень защиты IP 44.
Исполнение и правила безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
Характеристики кривых таблицы имеют допускаемые отклонения согласно ISO 2548.

 JCRm 1

JCRm 2
