Фекальный насос Pedrollo ZXm 1A/40

Фекальный насос Pedrollo ZXm 1A/40

Краткая техническая характеристика

• корпус - нерж./чугун, колесо - полимер
• подача до 400 л/мин.
• напор до 10,5 м
• максимальная глубина применения до 5 м ниже уровня воды
• температура жидкости до + 40°С
• максимальное прохождение твердых частиц во взвешенном состоянии до 35 мм
• максимальный уровень опорожнения до 40 мм от дна

Принцип работы

Серия ZX включает в себя погружные електронасосы для сточных вод, разработанные преимущественно для эксплуатации в быту. Принцип функционирования аналогичен принципу функционирования центробежных насосов с отведенным назад рабочим колесом типа "VORTEX". Просторная кольцевая камера, снабженная нагнетательным патрубком с трубной резьбой, предусмотрена в корпусе насоса и закрыта крышкой, снабженной патрубком подачи; которая, благодаря своей особой форме, препятствует попаданию в насос возможных твердых частиц чрезмерных размеров. Поскольку рабочее колесо отведено назад относительно крышки, между ними образуется торцевая камера, в которой всасываемая вода приобретает вихревое движение и под действием центробежной силы направляется в кольцевую камеру, через которую покидает насос через нагнетательный патрубок.

Область применения и установка

Насосы данной серии разработаны для подъема сточных вод и химически не агрессивных жидкостей. Благодаря их конструктивной особенности, эти насосы особенно подходят для использования в быту, а также во всех случаях, когда в перекачиваемой жидкости могут присутствовать твердые частицы во взвешенном состоянии, размерами до 35 мм. Таким образом, их использование рекомендуется не только для осушения затопленных помещений, таких, как подвалы и боксы, но также и для откачки бытовых стоков, канализационных сливов, сточных вод с повышенным содержанием волокнистых тел. Эти насосы отличаются крайней простотой установки и максимальной надежностью при стационарной установке для функционирования в автоматическом режиме.
Стационарная установка насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 450х450х450 мм, для обеспечения полного опорожнения и нормального функционирования автоматической системы с поплавком пуск/ остановка. Такая установка позволяет автоматический запуск электронасоса при достижении регулируемого уровня и его остановку после опорожнения. Установка соответствующего обратного клапана в нагнетательном трубопроводе, позволяет избежать обратного притока жидкости в процессе остановки насоса.

Конструктивные характеристики:

• Нагнетательный корпус  из чугуна, снабжен нагнетательным патрубком 11/2" с трубной резьбой gas UNI 338.
• Рубашка двигателя  из нержавеющей стали AISI 304.
• Всасывающая крышка из нержавеющей стали AISI 304.
• Рабочее клоесо открытого типа, из технополимера GELON ВА 6 "General Electric®."
• Ведущий вал из нержавеющей стали AISI 416.
• Механическое уплотнение из угля/алюминия.
• Двигатель: в масляной ванне, индуктивный, закрытого типа, пригодный для непрерывной работы,
• со встроенным термозащитным устройством (аварийным выключателем). Класс изоляции В.
• Степень защиты IP 68.
• Провод электропитания погружного типа, из неопрена "H07-RN-F".
• Серийная комплектация 5 м с вилкой SCHUKO (по заказу 10м).
• Исполнение и првмла безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.

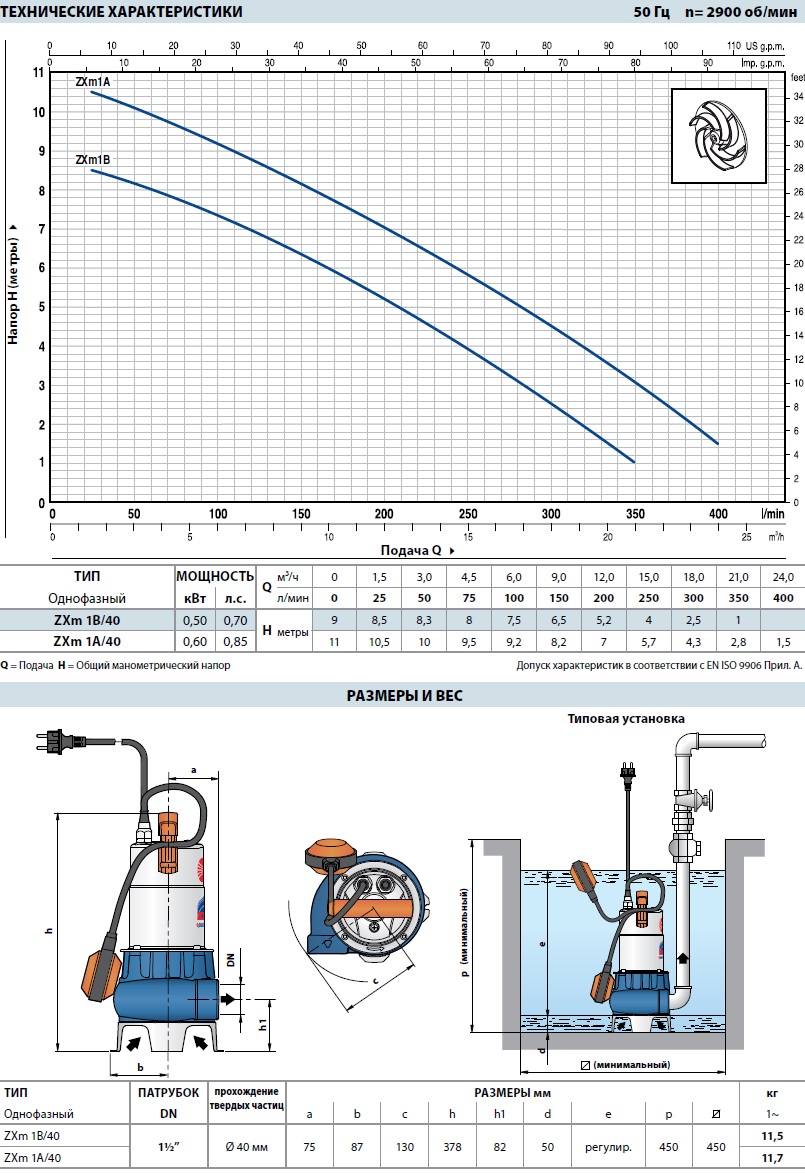

• Характеристики кривых таблицы имеют допускаемые отклонения согласно ISO 2548
