Указатель уровня с рифленым стеклом DIESSE DS LG - RBR16 GR18 (370 мм)
Доступность: Есть в наличии
38 540,00 ₴
Краткая информация
Межфланцевое расстояние: 370 - 380 мм
Температура: 300°С
Давление: 40 бар
Указатели с другим мефланцевым расстоянием поставляются под заказ
Артикул (SKU):
RBR16-370
Описание товара
Подробности
Указатель уровня с рифленым стеклом DIESSE DS LG - RBR15 GR18 (370 - 380 мм)
Указатели уровня с рифленым стеклом DS LG - RBR GR18 производятся DIESSE Fluid Control S.r.l (Италия). Они предназначены для наблюдения за уровнем жидкости на котлах европейских производителей VIESSMANN, I.VAR, BOSCH, ICI CALDAIE, UNICAL, а также, подходят для установки на котлы отечественного производства и различные сосуды работающие под давлением.
Характеристики
Межосевое расстояние: от 235 до 3010 мм
Видимая длина: от 95 до 2840 мм
Температура: 300°С
Давление: 40 бар
Присоединение: фланцевое (DN 15-20-25) или резьбовое (BSP-M 1/2-3/4; NPT-M 1/2-3/4)
Материалы
| № поз. | Наименование детали | Исполнение | |
| CS/CS * | SS/CS ** | ||
| 1 | Корпус измерителя и корпус крана | ASTM A105 | AISI 316L |
| 2 | Отделка кранов | AISI 303 | AISI 316 |
| 3 | Несмачиваемые детали | Оцинкованная углеродистая сталь | |
| 4 | Прокладки (стандарт) | Графит/медь | |
| Опция | графит/AISI 316 или PTFE/AISI316 | ||
|
* CS - оцинкованная углеродистая сталь |
|

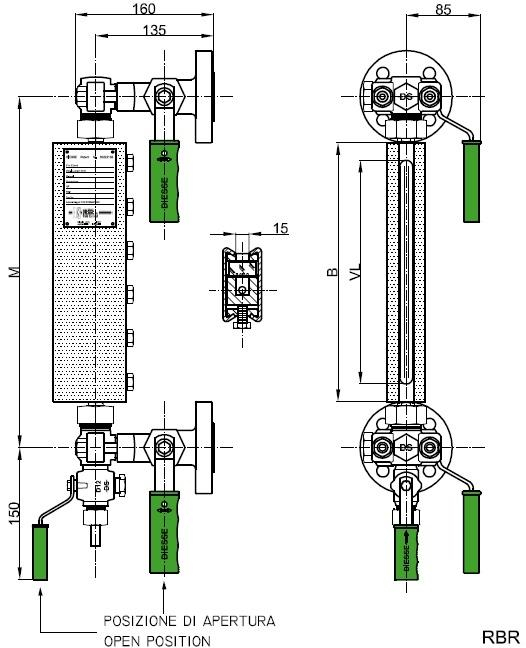

Чертёж указателя уровня |
|
|
Присоединительные и габаритные размеры указателей уровня
| КОД | ТИП |
КОРПУС длина,мм |
РАССТОЯНИЕ SL Труба L=57 -0/+10 мм |
РАССТОЯНИЕ HL Труба L=70 -0/+10 мм |
Видимая длина,мм |
СТЕКЛО длина,мм |
ВЕС корпус,кг |
| х No. el. | В | М = В+105 | М = В+130 | VL | х No. el | ||
| 11 | 1 х 1 | 130 | 235 | 260 | 95 | 115 х 1 | 2,4 |
| 12 | 2 х 1 | 155 | 260 | 285 | 120 | 140 х 1 | 2,8 |
| 13 | 3 х 1 | 180 | 285 | 310 | 145 | 165 х 1 | 3,3 |
| 14 | 4 х 1 | 205 | 310 | 335 | 170 | 190 х 1 | 3,8 |
| 15 | 5 х 1 | 235 | 340 | 365 | 200 | 220 х 1 | 4,3 |
| 16 | 6 х 1 | 265 | 370 | 395 | 230 | 250 х 1 | 4,9 |
| 17 | 7 х 1 | 295 | 400 | 425 | 260 | 280 х 1 | 5,4 |
| 18 | 8 х 1 | 335 | 440 | 465 | 300 | 320 х 1 | 6,1 |
| 19 | 9 х 1 | 360 | 465 | 490 | 320 | 340 х 1 | 6,6 |
| 24 | 4 х 2 | 410 | 515 | 540 | 375 | 190 х 2 | 7,5 |
| 25 | 5 х 2 | 470 | 575 | 600 | 435 | 220 х 2 | 8,5 |
| 26 | 6 х 2 | 530 | 635 | 660 | 495 | 250 х 2 | 9,7 |
| 27 | 7 х 2 | 590 | 695 | 720 | 555 | 280 х 2 | 10,7 |
| 28 | 8 х 2 | 670 | 775 | 800 | 635 | 320 х 2 | 12,1 |
| 29 | 9 х 2 | 720 | 825 | 850 | 680 | 340 х 2 | 13,1 |
| 36 | 6 х 3 | 795 | 900 | 925 | 760 | 250 х 3 | 14,4 |
| 37 | 7 х 3 | 885 | 990 | 1015 | 850 | 280 х 3 | 15,9 |
| 38 | 8 х 3 | 1005 | 1110 | 1145 | 970 | 320 х 3 | 18,0 |
| 39 | 9 х 3 | 1080 | 1185 | 1210 | 1040 | 340 х 3 | 19,5 |
| 47 | 7 х 4 | 1180 | 1285 | 1310 | 1145 | 280 х 4 | 21,2 |
| 48 | 8 х 4 | 1340 | 1445 | 1470 | 1305 | 320 х 4 | 24,0 |
| 49 | 9 х 4 | 1440 | 1545 | 1570 | 1400 | 340 х 4 | 26,0 |
| 57 | 7 х 5 | 1475 | 1580 | 1605 | 1440 | 280 х 5 | 26,5 |
| 58 | 8 х 5 | 1675 | 1780 | 1805 | 1640 | 320 х 5 | 30,0 |
| 59 | 9 х 5 | 1800 | 1905 | 1930 | 1760 | 340 х 5 | 32,5 |
| 68 | 8 х 6 | 2010 | 2115 | 2140 | 1975 | 320 х 6 | 35,9 |
| 69 | 9 х 6 | 2160 | 2265 | 2290 | 2120 | 340 х 6 | 38,9 |
| 78 | 8 х 7 | 2345 | 2450 | 2475 | 2310 | 320 х 7 | 41,9 |
| 79 | 9 х 7 | 2520 | 2625 | 2650 | 2480 | 340 х 7 | 45,4 |
| 88 | 8 х 8 | 2680 | 2785 | 2810 | 2645 | 320 х 8 | 47,9 |
| 89 | 9 х 8 | 2880 | 2985 | 3010 | 2840 | 340 х 8 | 51,9 |
* - стандарт: см. в таблице выше (регулируемое расстояние – 0 мм/ +10 мм).
** - опционально: по запросу промежуточные расстояния и более 3 000 мм.
Внимание! При заказе указателя уровня необходимо указать его полное обозначение (стр. 1.3 и 1.7 каталога). По возможности также необходимо указать рабочую среду, давление и температуру.
