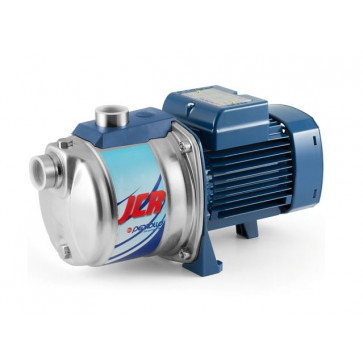

Самовсмоктувальний відцентровий насос Pedrollo JCRm

Самовсмоктувальний відцентровий насос Pedrollo JCRm

Принцип роботи

Серія JCR включає самовсмоктувальні електронасоси відцентрового типу з корпусом насоса з нержавіючої сталі. Ефект самоусмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок: частина, що залишилася, рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самоусмоктування. При першому запуску достатньо заповнити водою корпус насоса, заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в камеру нагнітання, виштовхуючи його через нагнітальний трубопровід. Одночасно з цим вакуум, що утворився таким чином, приведе до підйому рівня води у всмоктувальному трубопроводі, викликаючи тим самим самоусмоктування. Постійне функціонування системи самоусмоктування робить такі насоси практично нечутливими до присутності (навіть значного) розчиненого повітря в рідині, що накачується.

Область застосування та встановлення

Насоси цієї серії рекомендуються для перекачування чистої води та хімічно не агресивних рідин.
Завдяки їх надійності, простоті в експлуатації та економічності ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими та середніми резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів тощо.
Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від атмосферного впливу.
Примітка: Рекомендовано встановлювати донний клапан або зворотний клапан на всмоктувальному патрубку.

Конструктивні характеристики

Корпус насоса з нержавіючої сталі AISI 304, забезпечений всмоктувальним та нагнітальним патрубками з трубним різьбленням gas UNI 338.
Кришка корпусу насоса із нержавіючої сталі AISI 304, на якій встановлюється механічне ущільнення.
Вузол ежектора з технополімеру Noryl GFN2V "General Electric" (сертифікований для питної води).
Робоче колесо, радіальне, відцентрового типу, з технополімеру Noryl GFN2V "General Electric" (сертифіковано для питної води).
Провідний вал із нержавіючої сталі AISI 416.
Механічне ущільнення з кераміки та графіту.
Електродвигун: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу із зовнішньою вентиляцією, придатний для безперервної роботи. Клас ізоляції F (до 0.90 кВт).
В однофазних двигунах передбачено вбудований термозахисний пристрій (аварійний вимикач).
Трифазні двигуни мають бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з чинними нормативами.
Ступінь захисту ІР 44.
Виконання та правила безпеки відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
Характеристики кривих таблиці мають відхилення відповідно до ISO 2548.

JCRm 1

JCRm 2
