Модульна транспортабельна котельна установка МТКУ-0,69 Г(П) потужністю 0,69 МВт

Модульна транспортабельна котельна установка МТКУ-0,69 Г(П) потужністю 0,69 МВт

Наявність: Відсутній на складі

1,00 ₴

Коротка інформація

Номінальна теплопродуктивність: 0,69 МВт Паропродуктивність: 1,0 т.пара/год Габаритні розміри (ДхШхВ): 8700х3200х3450 мм Кількість котлів: 1*692 кВт

Обліковий номер: MTK069GP

Додати до списку бажань

Опис товару

Деталі

Модульна транспортабельна котельна установка МТКУ-0,69 Г(П) потужністю 0,69 МВт

Модульні транспортабельні котельні установки МТКУ-(П) призначені для технологічного паропостачання, а також для підігріву води систем опалення та гарячого водопостачання.
Наші котельні установки не вимагають розробки проекту , оскільки виготовляються за технічними умовами ТУ У 25.3-36350685-001:2014 , як готовий завод та мають сертифікат відповідності України UA. TR. 089. 02223-14. Для встановлення котельні необхідно розробити лише проект «установки на місцевості».

Основні переваги:

не потрібно розробляти повноцінний проект котельні, що збільшує вартість та терміни будівництва. Необхідно виконати лише проект підведення зовнішніх комунікацій;
при необхідності котельня легко може бути перенесена на інший об'єкт;
низькі терміни окупності;
невеликі габаритні розміри;
можливість запуску відразу після встановлення.

Види палива, що спалюється:

газоподібне: природний або скраплений газ;
рідке: мазут або дизельне.

На місце встановлення котельня поставляється транспортабельними блоками і після монтажу є єдиним приміщенням зі змонтованим основним і допоміжним обладнанням.

Комплект постачання включає:

приміщення котельні на базі металоконструкцій (бокси);
парові казани;
автоматика котлів та котельні, КВП;
насосне обладнання (мережеві та циркуляційні насоси, підживлювальні насоси, насос ВПУ);
водопідготовча установка з урахуванням аналізу вихідної води Замовника;
побутові приміщення (кабіна оператора, санвузол та ін. на додаткове замовлення);
система опалення та вентиляції приміщення котельні;
трубу димову та інше допоміжне обладнання для надійної роботи.

Опис котельні : У котельні пропонується встановити паровий котел IVAR BHP 1000 з пальником CibItalUnigas (Італія). Опис котла: Паровий котел серії BHP з великою топкою та охолоджуваною водою торцевою стінкою є моноблочною конструкцією з повністю автоматичною роботою та комплектом регулюючої, запірної та запобіжної арматури для швидкого запуску та досягнення високої ефективності, надійності та тривалої експлуатації в роботі. Встановлення котла не вимагає виконання кам'яних робіт (цегляна кладка) та спеціальних монтажних операцій, достатньо виконати необхідні з'єднання з парою, живильною водою, паливом та електроживленням. Паровий котел оснащений об'ємним резервуаром для води, має великий експлуатаційний ресурс, що забезпечує його функціональність, дозволяє виробляти пару у великих обсягах, передбачених конструкцією парового котла, і не допускає провалів за рівнем при швидкому розборі пари. Пар високої щільності, що утворюється за рахунок великого дзеркала рідини, що випаровується, не містить води, навіть при його миттєвому використанні. Об'ємна топка забезпечує низьке теплове навантаження, оснащене температурним швом і гарантує високу якість процесу горіння, як на рідкому, так і газоподібному паливі. Швидке поглинання теплових розширень забезпечують подальший захист герметичності димарів на трубній дошці. Всі матеріали, що використовуються при виробництві, проходять технічні випробування і реєструються в реєстрі випробувань. Металеві конструкції котла зазнають ультразвукового дослідження; а шви, виконані автоматичним зварюванням, перевіряються радіографічним контролем та гідравлічними випробуваннями. Повна відсутність вогнетривких матеріалів усередині топки зводить практично до мінімуму операції з профілактичного обслуговування котла та дозволяє уникнути небезпечної теплової інерції. Чищення котла здійснюється легко і швидко, т.к. всі шляхи проходження газів, що йдуть, легко проглядаються і доступні. Всі теплорозсіювальні поверхні оснащені необхідною тепловою ізоляцією значної товщини. Вся конструкція казана захищається обшивкою з алюмінієвого листа.
Пальниковий пристрій плавне регулювання навантаження від 30 до 100% виробництва CibItalUnigas(Італія). Корпус виготовлений із пофарбованого алюмінію. Повітряна заслінка для регулювання витрати повітря горіння Сервопривід повітряної заслінки Спеціальні голова згоряння та сопло Реле тиску для контролю мінімального тиску повітря Газовий дросельний клапан Сервопривід газового дросельного клапана Панель, де візуалізовані всі основні функції за допомогою світлових індикаторів Електронний блок Siemens для циклічного контролю правильної роботи та наявності полум'я (менеджер горіння LMV20) Блок керування індикацією AZL Siemens Запальний трансформатор Модулятор Siemens RWF Вентилятор Двигун вентилятора Термореле для захисту двигуна вентилятора
Поживний насос парового котла Lowara (Італія) У котельні передбачена установка робочого та резервного живильного насосу парового котла виробництва Lowara (Італія). Ці насоси підібрані з урахуванням 20% запасу продуктивності котла та тиску після насоса. Високоефективні двигуни цих насосів відповідають останнім енергозберігаючим нормам Євросоюзу.
Підготовка вихідної води для живлення котлів здійснюється за допомогою змонтованих у котельні фільтрів механічного очищення води, після чого вода піддається пом'якшенню, проходячи через Na-катіонітовий фільтр (корпус фільтра виготовлений з міцного скловолокна, що виключає корозію), що працює в автоматичному режимі та потребує лише засипки солі для регенерації катіоніту. Після пом'якшення, вода подається на заповнення теплової системи за допомогою підживлювальних багатоступеневих насосів Wilo(Німеччина).
Хімічна деаерація поживної води Для видалення кисню та вільної вуглекислоти, в котельні передбачено встановлення хімічної деаерації виробництва BWT(Польща), що складається з насоса дозатора та бака запасу хімреагентів. На додаткове замовлення в котельні може бути передбачений атмосферний деаератор виробництва ТОВ «ТПК «Теплотерм»
Трубопровідна арматура , регульована та нерегульована, пропонується: для води-до Ду-40 – арматура «ValTec» або аналоги, понад Ду-40 – поворотні заслінки «Zetkama» або аналоги – підвищення надійності не на шкоду загальній вартості котельні. Усі трубопроводи котельні з температурою поверхні понад ^55оС покриті теплоізоляційним матеріалом.

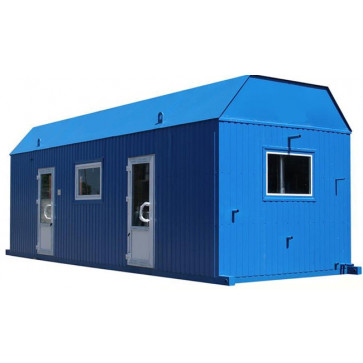

Металоконструкція котельні є єдиним приміщенням з металевих панелей з теплоізоляцією всередині них, розміром (ДхШхВ) 8700х3200х3450мм. На стінках модуля розташовані двері, що відчиняються назовні. Також на торцевих та бічних стінках модуля розташовані вікна. Віконні та дверні отвори забезпечують необхідну площу конструкцій, що легко скидаються.
Труба димова котельні. Для відведення димових газів від котла в комплекті з котельнею передбачена димова труба в каркасі, що не потребує встановлення розтяжок. Фундамент під димову трубу розраховується під час виконання проекту прив'язки котельні. Внутрішня частина димаря виконана з нержавіючої сталі, потім виконана ізоляція і зовнішній кожух також виготовлений з нержавіючої сталі. Висота димової труби 15м. Точна висота димаря розраховується після виконання проекту ОВНС на стадії розробки проекту прив'язки.
Додаткове обладнання (на замовлення)
Економайзер живильної води з модуляційним підживленням води теплообмінник в ізоляційному кожусі запобіжний клапан датчик протоки модуляційний регулятор рівня з плавно регулюючим клапаном електронний контролер для керування модуляційним регулятором рівня води
Автоматична продування За бажанням замовника система автоматичного продування шламу може бути встановлена і приєднана до парового котла. Вона складається з: 1 пневматичного клапана швидкого видалення шламу 1 таймера за частотою та тривалістю продування, встановленого в панель управління котла
Група контролю солевмісту ( TDS ) Система постійного контролю за появою твердих тіл, що розповсюджуються в котловій воді, складається з: датчик провідності блок регуляції та контролю солевмісту пневматична система постійного продування (blowdown), клапан, що відсікає, електричне управління на панелі управління котла
