Модульна транспортабельна котельна установка МТКУ-0,5 Т(В) потужністю 0,5 МВт

Модульна транспортабельна котельна установка МТКУ-0,5 Т(В) потужністю 0,5 МВт

Залишіть відгук про цей товар першими

Наявність: Відсутній на складі

1,00 ₴

Коротка інформація

Номінальна теплопродуктивність: 500 кВт Габаритні розміри (ДхШхВ): 8350х6380х3450 мм Кількість казанів: 1*500 кВт

Обліковий номер: MTK05TV

Додати до списку бажань

Опис товару

Деталі

Модульна транспортабельна котельна установка МТКУ-0,5 Т(В) потужністю 0,5 МВт

Модульні транспортабельні котельні установки МТКУ-(В) призначені для підігріву води систем опалення та гарячого водопостачання з температурою нагріву до 115 ^про С. Котельні випускаються у широкому діапазоні продуктивностей від 100 кВт до 9,0 МВт. Наші котельні установки не вимагають розробки проекту , оскільки виготовляються за технічними умовами ТУ У 25.3-36350685-001:2014 , як готовий завод та мають сертифікат відповідності України UA. TR. 089. 02223-14. Для встановлення котельні необхідно розробити лише проект «установки на місцевості».

МТКУ виготовляються з урахуванням усіх побажань Замовника з комплектації (котли, пальники, насосне обладнання, арматура тощо), розміщення обладнання та виходів приєднувальних трубопроводів.

Основні переваги:

не потрібно розробляти повноцінний проект котельні, що збільшує вартість та терміни будівництва. Необхідно виконати лише проект підведення зовнішніх комунікацій;
при необхідності котельня легко може бути перенесена на інший об'єкт;
низькі терміни окупності;
невеликі габаритні розміри;
можливість запуску відразу після встановлення.

Види палива, що спалюється:

автоподача: дрібнофракційне паливо у вигляді пелет з різних сортів деревини, торфу, лушпиння насіння соняшника, а також шроту, ріпакової фузи, тріски, тирси, соломи і т.д.
ручне завантаження: дрова, вугілля, торфобрикети, пакетована солома та інше великофракційне паливо.

На вибір Замовника в котельні можуть бути встановлені водогрійні котли як вітчизняних, так і європейських виробників.

На місце встановлення котельня поставляється транспортабельними блоками і після монтажу є єдиним приміщенням зі змонтованим основним і допоміжним обладнанням. Додатково у котельні можуть бути розташовані теплові пункти з розбірними пластинчастими теплообмінниками для підігріву окремих гілок системи опалення та гарячого водопостачання.

Комплект постачання включає:

приміщення котельні на базі металоконструкцій (бокси);
водогрійні котли (на вибір Замовника або пропоновані ТПК "Теплотерм");
автоматика котлів та котельні, КВП;
насосне обладнання (мережеві та циркуляційні насоси, підживлювальні насоси, насос ВПУ);
водопідготовча установка з урахуванням аналізу вихідної води Замовника;
побутові приміщення (кабіна оператора, санвузол та ін. на додаткове замовлення);
система опалення та вентиляції приміщення котельні;
трубу димову та інше допоміжне обладнання для надійної роботи.

Опис котельні : У котельні пропонується встановити водогрійний котел марки Ретра-4М 500 кВт (Україна) з автоматичною подачею палива (бункер запасу палива, автоматична шнекова подача). Опис котла: Комбінований твердопаливний котел "Ретра-4М Дуо" пристосований до роботи у двох режимах: У режимі автоматичної подачі дрібнофракційного палива у вигляді пелет з різних сортів деревини, торфу, лушпиння насіння соняшника, а також шроту, ріпакової фузи, тріски, тирси, соломи і т.д. У режимі ручного завантаження дров, вугілля, торфобрикету, пакетованої соломи та іншого великофракційного палива.
У першому режимі роботи котла завантаження палива (пелет) здійснюється автоматично з бункера гвинтовим шнеком, що приводиться в дію мотор-редуктором, до пальника. Максимально ефективне згоряння палива в пелетному пальнику забезпечується завдяки обдуву повітрям, яке здійснюється вентилятором. Робота шнекового транспортера та вентилятора контролюється мікропроцесорним терморегулятором. У другому режимі завантаження палива (дрова, вугілля) відбувається через люк завантаження. Процес ефективного згоряння палива в топці здійснюється завдяки інтенсивній подачі повітря периметром камери. При цьому утворюється повітряний кокон навколо палива. Газ, який не згорів у топці через нестачу повітря, догоряє завдяки подачі вторинного повітря. Цим забезпечується високий коефіцієнт корисної дії. Переваги: дві топки: верхня для спалювання великих форм палива, нижня - для спалювання за допомогою ретортного (пеллетного) пальника дрібного палива; робота в ручному та автоматичному режимі; збільшений обсяг бункера забезпечує тривалу безперервну роботу казана; подвійний захист від займання в шнеку, що подає. Принцип роботи автоматики котла Під час та після завантаження автоматикою необхідної порції палива у пальник вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється, поки температура води в котлі не підніметься до заданих на терморегулятор базових значень. Після цього автоматика перетворюється на режим підтримки горіння. При падінні температури до заданого мінімального рівня (рекомендується: 40-45 °С) знову відбувається автоматичне завантаження палива з бункера та включення вентилятора та цикл роботи котла повторюється знову. У разі досягнення температури значення заданого максимального рівня (рекомендується: 85-90 ° С), автоматика відключає подачу палива, вентилятор і переходить у стан підтримки. Також терморегулятор здатний керувати роботою насоса центрального опалення відповідно до заданих параметрів.
Підготовка вихідної води для живлення котлів здійснюється за допомогою змонтованих у котельні фільтрів механічного очищення води, після чого вода піддається пом'якшенню, проходячи через Na-катіонітовий фільтр (корпус фільтра виготовлений з міцного скловолокна, що виключає корозію), що працює в автоматичному режимі та потребує лише засипки солі для регенерації катіоніту. Після пом'якшення, вода подається на заповнення теплової системи за допомогою підживлювальних багатоступеневих насосів Wilo(Німеччина).
Трубопровідна арматура , регульована та нерегульована, пропонується: для води-до Ду-40 – арматура «ValTec» або аналоги, понад Ду-40 – поворотні заслінки «Zetkama» або аналоги – підвищення надійності не на шкоду загальній вартості котельні. Усі трубопроводи котельні з температурою поверхні понад ^55оС покриті теплоізоляційним матеріалом.
Тепловий вузол системи ГВП. У котельні може бути передбачений тепловий вузол системи ГВП (у вартість не включений) для підігріву води для господарсько-побутових потреб, що складається з: теплообмінника пластинчастого Sondex (Данія); насосів циркуляційної системи ГВП Wilo(Німеччина); вузла регулювання заданої температури в системі ГВП та ін.
Насосна група котельні включає робочий і резервний насос Wilo(Німеччина). Для подачі зворотної води на котли не нижче 60 ^° С на котлі передбачено рециркуляційний насос Wilo(Німеччина). Для компенсації теплових розширень у котельні встановлені мембранні баки Zilmet (Італія) .
У котельні передбачено облік споживаної води та електроенергії. Вузол обліку відпущеного тепла на базі витратоміра Ultraheat Landys + Gyr (Німеччина).

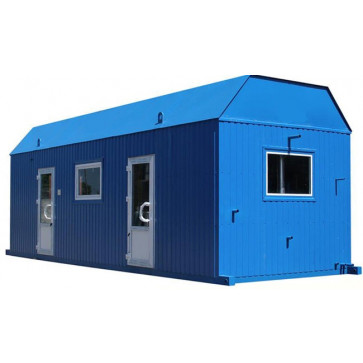

Металоконструкція котельні є приміщенням з металевих панелей з теплоізоляцією всередині них, що складається з окремих двох модулів (блоків). Після монтажу котельня є єдиним приміщенням розміром (ДхШхВ) 8350х6380х3450мм. На стінках модулів розташовані двері, що відчиняються назовні. Також на торцевих та бічних стінках модулів розташовані вікна. Віконні та дверні отвори забезпечують необхідну площу конструкцій, що легко скидаються.
Димова труба котельні повинна бути виготовлена з нержавіючої сталі з ізоляцією, оскільки конденсат із димових газів дуже корозійно активний. Вартість димової труби визначається після виконання проекту ОВНС, а також обліку розміщення (кріплення до існуючої будівлі, димова труба в каркасі, що окремо стоїть, матеріал димової труби).
