Вказівник рівня рідини (рамка №3) арт.16.112-3
Наявність: Є в наявності
Вказівник виготовляється на замовлення (7-10 робочих днів)
Міжфланцева відстань: 360 мм
Робоча температура не більше: 180 °С
Робочий тиск, не більше: 8 бар

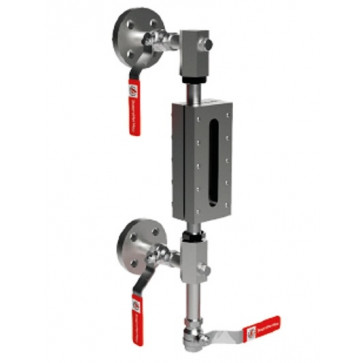

Вказівник рівня рідини з різьбовими запірними кранами (рамка №3) арт.16.112-3
Покажчики рівня арт.16.112 чудово себе зарекомендували на наступних парових котлах серії Е:
Також вказівники рівня арт.16.112 встановлюють інших парових котлах, конденсатних баках і баках запасу води.
Характеристики
Міжосьова відстань між фланцями: від 320 до 540 мм.
Робоче середовище - вода, водяна пара, конденсат з показником рН = 9,5 - 10,5.
Робоча температура, трохи більше - 180 °З .
Умовний тиск: 16 бар
Робочий тиск, не більше: 8 бар
Матеріали
№ поз. | Найменування деталі | Кількість | Матеріал |
1 | Фланець Ду20, Ру16 | 2 | Сталь 3 |
2 | Кран кульовий арт.2011 | 3 | Нержавіюча сталь |
3 | Корпус запірних пристроїв | 1 | Сталь 09Г2С |
4 | Рамка вказівника рівня арт.25.117 | 1 | Сталь 09Г2С |
5 | Скло рифлене з паронітовими прокладками | 1 | Скло / пароніт |
Креслення покажчика рівня арт.16.112 |
Приєднувальні та габаритні розміри покажчиків рівня арт.16.112
№ рамки | Розмір скла, мм | L, мм* | А,мм | В,мм | С,мм ** | D,мм | Вага, кг |
2 | 140*34*17 | 320 | 520 | 117 |
85 (105) |
30 (37,5) | 6,7 |
3 | 160*34*17 | 360 | 570 | 137 | 7,1 | ||
4 | 190*34*17 | 390 | 600 | 167 | 7,9 | ||
5 | 220*34*17 | 420 | 630 | 197 | 8,6 | ||
6 | 250*34*17 | 435 | 665 | 227 | 9,2 | ||
7 | 280*34*17 | 490 | 700 | 257 | 9,8 | ||
8 | 320*34*17 | 520 | 730 | 297 | 10,2 | ||
9 | 340*34*17 | 540 | 750 | 317 | 10,9 |
* - міжосьовий розмір L може бути змінений під час замовлення.
** - Розмір приєднувального фланця 105мм може бути змінений при замовленні.
Увага! При замовленні вказівника рівня необхідно вказати його повне позначення:
Покажчик рівня з різьбовими запірними кранами арт.16.112-№-L-С , де:
1) Покажчик рівня з різьбовими запірними кранами – найменування виробу;
2) А рт.16.112 – артикульний номер виробу;
3) № - номер рамки покажчика;
4) L – відстань між осями приєднувальних фланців у міліметрах;
5) З - зовнішній діаметр приєднувального фланця в міліметрах.
По можливості також необхідно вказати робоче середовище, тиск та температуру.
