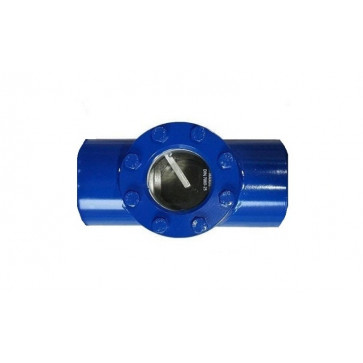

Вікно оглядове двостороннє під приварювання арт.16.101 DN32
Наявність: Є в наявності
4 227,50 ₴
Коротка інформація
Вікно виготовляється на замовлення (20 робочих днів)
Монтажна довжина: 180 мм
Макс. робоча температура : 220 °C
Макс. робочий тиск: 13 бар
Обліковий номер:
16.101-32
Опис товару
Деталі
Вікно оглядове двостороннє під приварювання арт.16.101 DN32
Оглядове вікно призначене для встановлення на трубопроводах конденсату після конденсатовідвідників для своєчасного виявлення та усунення витоків пари, що дозволяє уникнути втрат енергії.
Характеристики
Монтажна довжина від 130 до 600 мм.
Матеріал корпусу: сталь (нерж. сталь - за попереднім замовленням)
Робоче середовище - водяна пара, водяний конденсат.
Робоча температура, не більше +220 ° С.
Умовний тиск: 16 бар (25 бар - на попереднє замовлення)
Робочий тиск, не більше: 13 бар
Матеріали
| № п/п | Найменування деталі | Кількість | Матеріал |
| 1 | Корпус | 1 | Сталь чи нерж. сталь |
| 2 | Кришка | 2 | Сталь чи нерж. сталь |
| 3 | Прокладка | 4 | Термостійкий графіт |
| 4 | Віконце | 2 | Боросилікатне скло |
| 5 | Болти | - | Сталь чи нерж. сталь |
Креслення оглядового вікна арт.16.102 |
|
|
Габаритні розміри вікон оглядових арт.16.101
| DN, мм | В, мм | Г,мм | Д,мм | Е,мм | Вага не більше, кг. |
| 15 | 130 | 32 | 45 | 10 | 1,9 |
| 20 | 150 | 32 | 45 | 10 | 2,9 |
| 25 | 160 | 48 | 63 | 10 | 4,2 |
| 32 | 180 | 48 | 63 | 10 | 5,9 |
| 40 | 200 | 65 | 80 | 12 | 8,0 |
| 50 | 230 | 80 | 100 | 15 | 12,8 |
| 65 | 290 | 80 | 100 | 15 | 15,0 |
| 80 | 310 | 100 | 125 | 20 | 17,8 |
| 100 | 350 | 125 | 150 | 25 | 22,1 |
| 125 | 400 | 150 | 175 | 25 | 32,4 |
| 150 | 480 | 175 | 200 | 30 | 48,8 |
| 200 | 600 | 175 | 200 | 30 | 90,6 |
Увага! При замовленні скла оглядового необхідно вказати його повне позначення:
Вікно оглядове двостороннє під приварювання арт.16.101-ВС/НС-DN , де:
1) Вікно оглядове двостороннє під приварювання - найменування виробу;
2) Арт.16.101 – артикульний номер виробу;
3) ВС - виготовлено з вуглецевої сталі;
4) НС - виготовлено з нержавіючої сталі;
5) DN – умовний діаметр приєднання (від 15 до 200 мм).
